معلومات

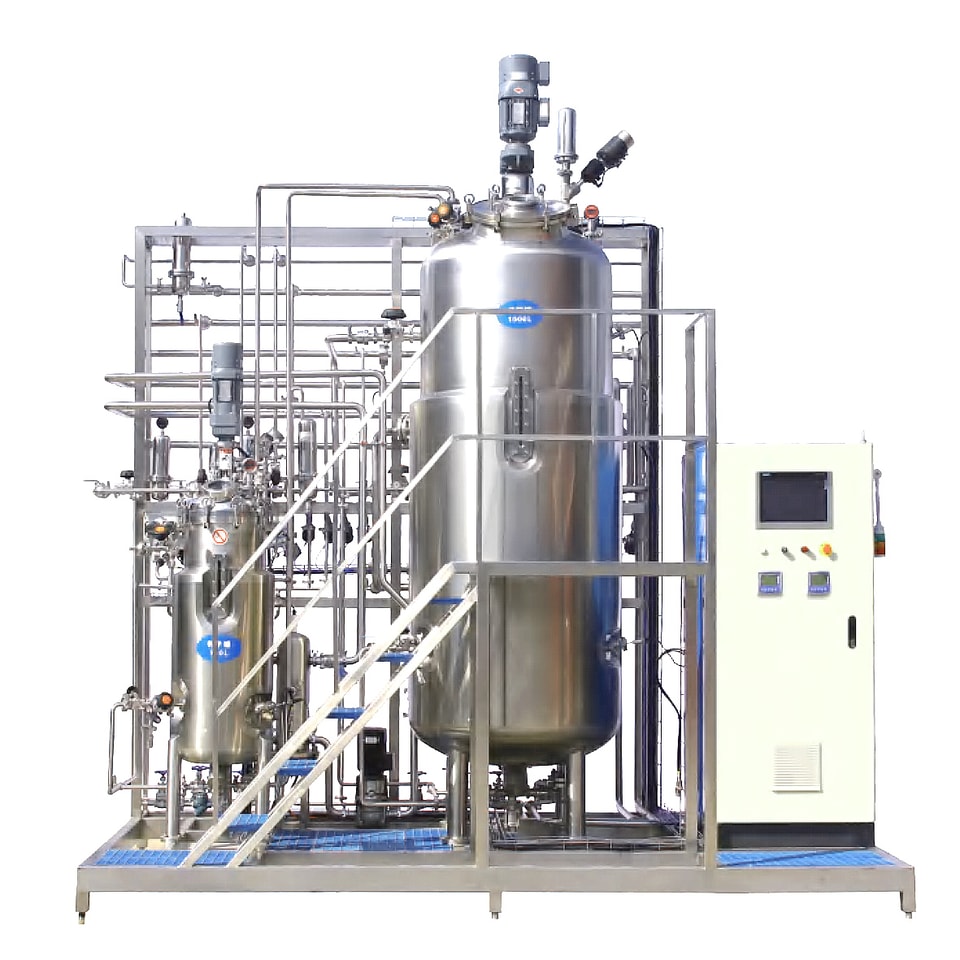

المفاعل الحيوي هو جهاز يُستخدم لزراعة الكائنات الحية والحفاظ عليها (مثل الخلايا أو الأنسجة أو الكائنات الدقيقة) لإجراء تفاعلات كيميائية حيوية تحت ظروف مضبوطة. ويوفر بيئة ملائمة، تشمل درجة حرارة مناسبة، وقيمة pH، وتركيز الأكسجين، والمواد الغذائية، وغيرها، لتعزيز التفاعلات الحيوية وتحسينها.
يتكون المفاعل الحيوي عادةً من وعاء ونظام تحكم. ويُعد الوعاء بيئة محكمة الإغلاق يمكنها استيعاب الكائنات الحية ووسط الزراعة. وغالبًا ما يكون مزودًا بجهاز تقليب لضمان الخلط المتجانس لوسط الزراعة والكائن الحي، وتوفير إمداد بالأكسجين. ويمكن لنظام التحكم مراقبة وضبط مختلف المعلمات داخل المفاعل، مثل درجة الحرارة، وقيمة pH، ومعدل تدفق الغاز، وغيرها، لضمان أفضل ظروف للنمو وأعلى مردود إنتاجي.
تُستخدم المفاعلات الحيوية على نطاق واسع في مجالات مثل الهندسة الحيوية، والطب، وعلوم الأغذية، والعلوم البيئية. ويمكن استخدامها لإنتاج البروتينات، والمضادات الحيوية، ومنتجات التخمر، والوقود الحيوي، وغيرها من المنتجات الحيوية، وكذلك في أبحاث زراعة الخلايا وهندسة الأنسجة.
تشمل الأنواع الشائعة من المفاعلات الحيوية المفاعلات الدفعاتية، ومفاعلات التدفق المستمر، ومفاعلات التخمر في الطور الغازي. ويعتمد اختيار نوع المفاعل الحيوي المناسب لتطبيق معين على عملية التفاعل المطلوبة ومتطلبات المنتج.
أبرز مميزات المنتج:
المرونة:يمكن تخصيص المفاعلات الحيوية وضبطها وفقًا لمتطلبات التطبيق المحددة. وهي قادرة على التكيف مع أنواع التفاعل المختلفة، وأحجام السعات، وأنماط التشغيل، ومعلمات التحكم، مما يجعلها مناسبة لمجموعة واسعة من عمليات التصنيع الحيوي.
الأتمتة والتحكم الدقيق:المفاعل الحيوي مزود بأنظمة أتمتة متقدمة، تُمكّن من المراقبة اللحظية، وتسجيل البيانات، والتحكم في العمليات. ويضمن هذا التحكم الدقيق أفضل ظروف للتفاعل الحيوي وأعلى كفاءة إنتاج.
تحسين العملية وقابلية التوسع:من خلال تحسين معلمات التحكم داخل المفاعل، يمكن للمفاعل الحيوي تحسين جودة المنتج ومردوده، وتعظيم كفاءة استخدام الطاقة والموارد. بالإضافة إلى ذلك، تتيح قابلية التوسع للمفاعل تلبية متطلبات الأحجام المختلفة من البحث والتطوير إلى الإنتاج التجاري.
المراقبة البصرية والصيانة:يُصمم المفاعل الحيوي بجدران شفافة أو مجسات لمراقبة عملية التفاعل. وتساعد هذه المراقبة البصرية على اكتشاف المشكلات المحتملة في الوقت المناسب واتخاذ إجراءات الصيانة المناسبة، مما يعزز استقرار المفاعل وموثوقيته.
تعزيز السلامة الحيوية:إن التركيز على السلامة الحيوية يمكن أن يمنع التلوث والعدوى المتقاطعة بفعالية. كما يأخذ تصميم المفاعل في الاعتبار أنظمة التبريد، وأجهزة الترشيح، وتقنيات التعقيم لضمان بيئة إنتاج عالية الجودة.
التنمية المستدامة:تعتمد المفاعلات الحيوية عمليات وتقنيات خضراء ومستدامة. ويشمل ذلك استخدام الطاقة المتجددة، وإعادة تدوير النفايات، وتحسين أساليب الإنتاج لتقليل الآثار البيئية السلبية وتحقيق نماذج إنتاج مستدامة.
معلمات أداء المنتج
أنواع العمليات
التخمير الميكروبي، وتخمير المضادات الحيوية، وتخمير الأحماض النووية، وتخمير الإنزيمات، وتخمير الخميرة، وتخمير بادئات التخمير.
أنواع التخمر
تخمر الأكسدة، والتخمر الاختياري، والتخمر اللاهوائي.
أنواع المواد
التخمر في الحالة السائلة، والتخمر شبه السائل، والتخمر الصلب.
معامل التعبئة
70~75%
نسبة التهوية
1~2 vvm
نسبة الارتفاع إلى القطر
2~2.5
نوع تعقيم وسط الزراعة
التعقيم الفعلي، والتعقيم المستمر، والتعقيم المستمر UHT، إلخ.
أنواع المزارع
فطريات، بكتيريا، أكتينوميسيتات.
أنواع التوسيع الزراعي
تخمير بخزان واحد؛ تخمير متعدد المراحل، تخمير بنوع القرص.
سلسلة الخزانات
10 لتر، 20 لتر، 30 لتر، 50 لتر، 100 لتر، 200 لتر، 300 لتر، 500 لتر، 1 م³، 2 م³، 3 م³، 5 م³، 10 م³، 20 م³، 30 م³، 50 م³، 80 م³، 100 م³، مخصص.
تصميم وتصنيع وفقًا لمعيار ASME للمعدات الصحية، مع الامتثال أيضًا لمتطلبات أوعية الضغط.
معالجة السطح الداخلي
تلميع ميكانيكي Ra<0.4μm، ثم معالجة مرآوية.
معالجة السطح الخارجي
تلميع ميكانيكي Ra<0.6μm، ثم معالجة غير لامعة.
معالجة بدون زوايا ميتة
يتم تلميع خط اللحام الداخلي والسطح الداخلي، كما تعتمد الملحقات لحامًا كامل الطول ثم تُصقل، وتستخدم أنابيب الملف الداخلي هيكلًا لإزالة الإجهاد.
هيكل المشابك
جميع المشابك تستخدم مسمارًا ملولبًا مع صواميل جملونية مزدوجة متوازنة، ومادة PTFE كحشية إحكام.
ختم ميكانيكي
باستخدام ختم ميكانيكي مزود بصفيحة تجميع قابلة للغسل والتعقيم، وحلقة احتكاك ثابتة ومتحركة، لمنع دخول نواتج الاحتكاك إلى الخزان، ونوع الختم: جاف أو رطب، أحادي الجانب أو مزدوج الختم.
أنواع تبادل الحرارة
غلاف كامل، غلاف ذو نتوءات، غلاف بأنبوب نصف دائري، ملف داخلي، أنابيب داخلية.
أنواع الخلط
تقليب توربيني، تقليب بشفرات عريضة، تقليب بمجاديف، تقليب بحواجز توجيه، إلخ.
محرك مُخفِّض السرعة
RF تروس حلزونية، FAF تروس حلزونية بعمود متوازٍ، SAF تروس حلزونية توربينية، محرك متغير التردد عالي الكفاءة ثنائي المرحلة.
نظام الأنابيب
أنابيب العملية
يعتمد أنبوبًا نظيفًا بمعيار ASME الصحي، مصقولًا من الداخل والخارج. يتم لحامه آليًا بغاز الأرجون، مع فحص بالمنظار.
صمام قاع الخزان من نوع الحجاب الحاجز مزدوج الغشاء عند مخرج المنتج للتعقيم قبل أخذ العينة.
التعقيم عبر الخط
باستخدام بخار نظيف ومشبع يتم ترشيحه عبر فلتر قضيب تيتانيوم 0.5 ميكرون.
طرق أخذ العينات
باستخدام صمام أخذ عينات معقم من نوع الحجاب الحاجز، لإجراء التعقيم عبر الخط وأخذ عينة معقمة.
طرق التلقيح
نوع الحلقة اللهبية، نوع فرق الضغط.
الزراعة الفرعية
يمكن تعقيم الأنابيب طوال العملية بأكملها، مع وجود ميزان حرارة للكشف عن التعقيم.
الزراعة الفرعية
مضخة تمعجية، كوب قياس، إلخ.
نظام توسيع المزارع متعدد المراحل للزراعة الفرعية
موزع الزراعة الفرعية لتوزيع الأنابيب المتعددة
تركيبة من الزراعة الفرعية وصمام الحجاب الحاجز.
مشعبات صمامات التخمير الثانوي وغيرها.
باختصار، تُعدّ المفاعلات الحيوية أداة مهمة يمكنها توفير بيئة مُتحكَّم بها، ودعم التفاعلات البيولوجية، وتعزيز إنتاج المنتجات والأبحاث.
